北京2022年冬奥会正式落下帷幕。中国代表团凭借9金、4银、2铜的成绩刷新了冬奥历史。

在冬奥比赛场馆的莱茵电梯在一次次将选手们送上“运动巅峰”后，也完成了自己的阶段性任务。

选手们凭借自己的精彩表现收获了一枚枚奖牌，而在国家跳台滑雪中心的莱茵斜行电梯也凭实力取得了电梯界的最高荣誉。

电梯世界（Elevator World）2022年度工程大赛（Project of the Year 2022)中，国家跳台滑雪中心斜行电梯项目脱颖而出，斩获一等金奖，这也是莱茵电梯第四次获此殊荣。

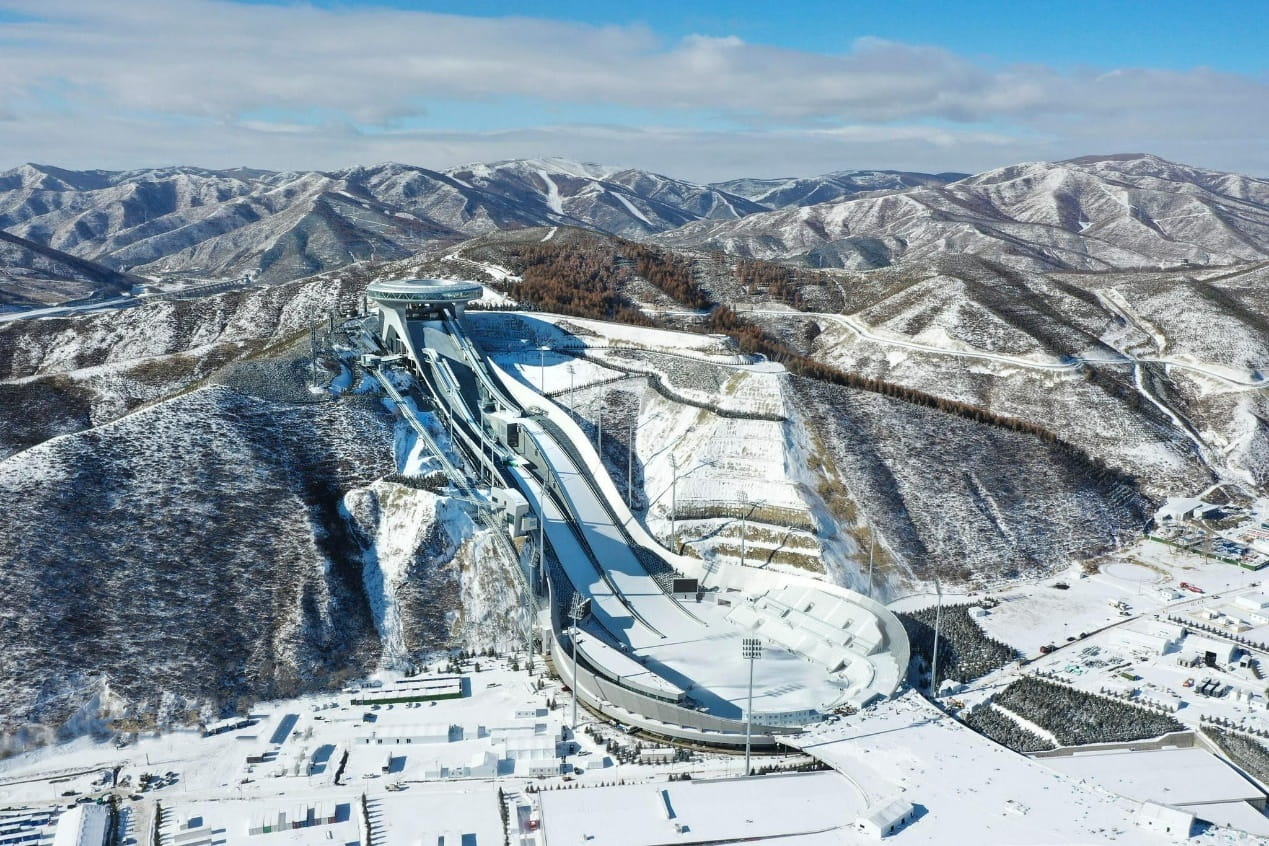

国家跳台滑雪中心“雪如意”是北京2022年冬奥会张家口赛区冬奥会场馆群建设中工程量最大、技术难度最高的竞赛场馆。S形的赛道和竞赛设施恰如一柄中国传统饰物“如意”，镶嵌于茫茫林海雪原。

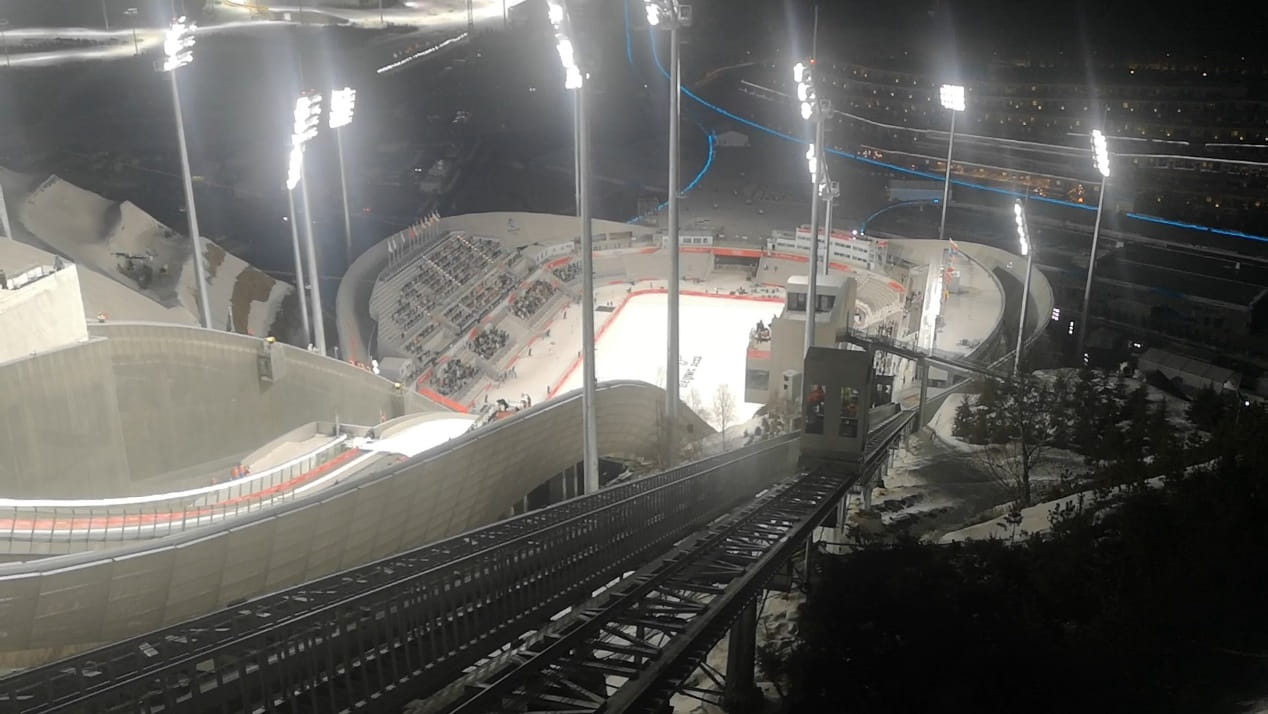

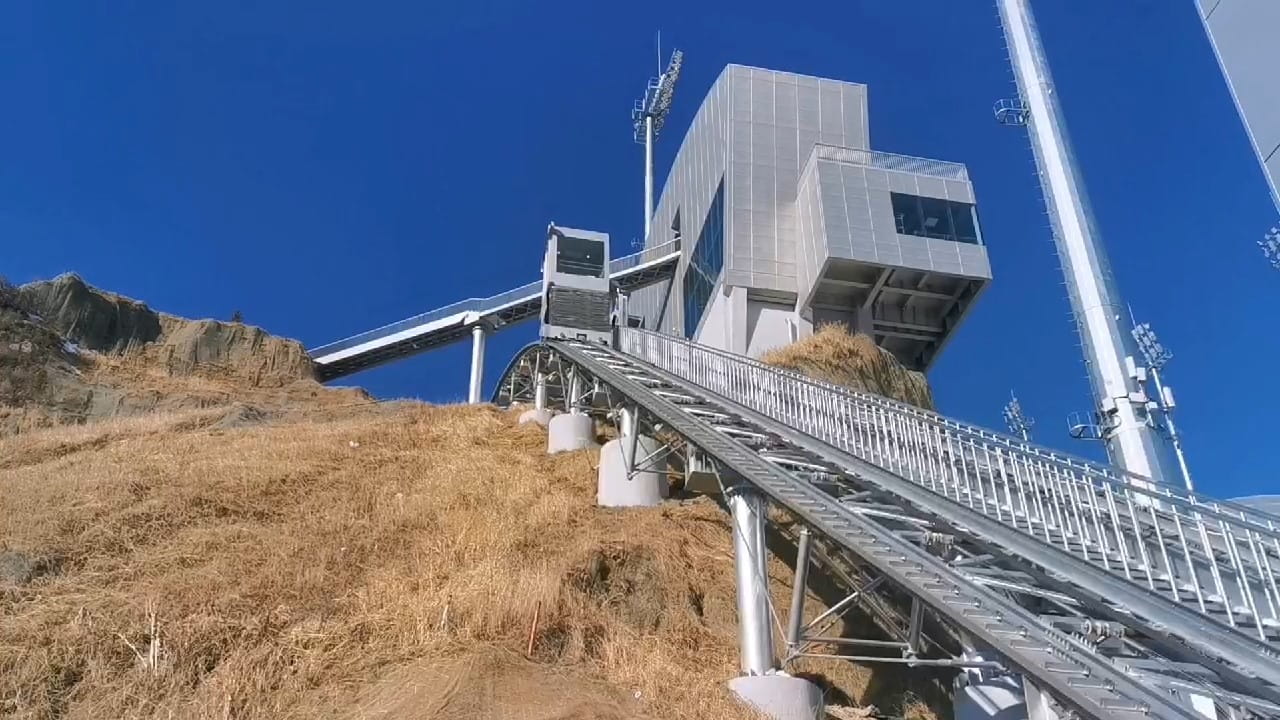

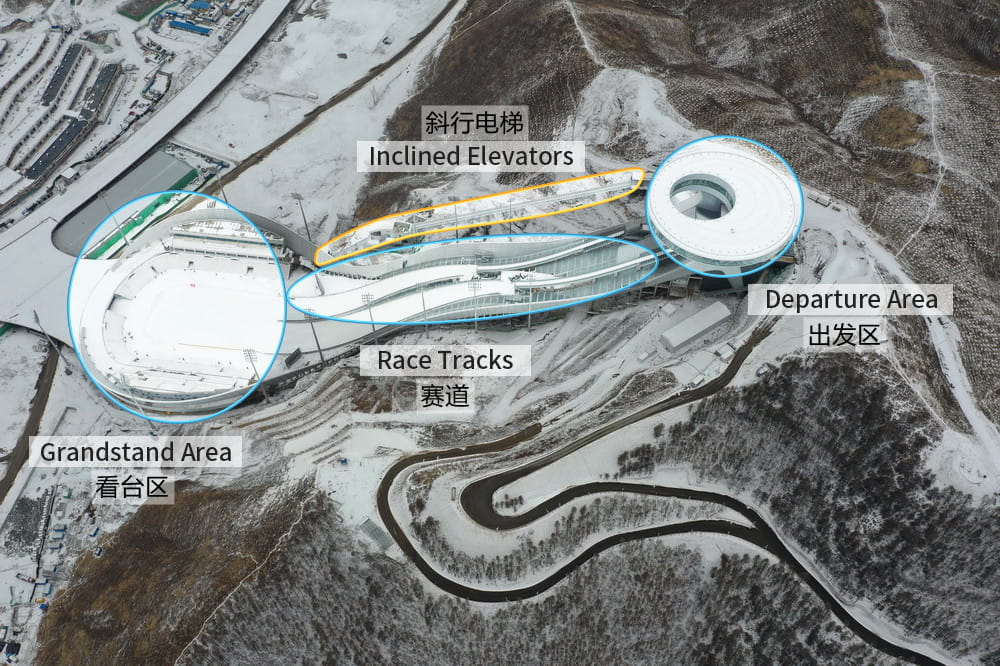

莱茵电梯根据场馆特点为其量身定制的斜行电梯坐落于“雪如意”主体建筑旁边，帮助跳台滑雪运动员从地面快速到达赛道起点。电梯整体提升高度107.3米，运行斜长244.206米，单程时长不到两分钟。

与一般的斜行电梯不同，此项目斜行电梯在设计和施工阶段克服了重重挑战，最终圆满完成了任务。

技术创新

一、耐低温挑战

张家口崇礼冬季气温最低可达零下三十多度，本项目斜行电梯为全室外使用，这对电器部件及金属结构的耐低温性能提出了挑战。

1. 井道中减速开关、平层传感器等，均采用了耐低温设计。

2. 金属结构采用了适合低温运行的材料制造。

3. 导靴材质为特殊定制，具有抗低温的特性，可适应-40°C的使用环境。

4. 井道内的电缆及缓冲器内部油脂均具备耐低温性能。

二、变轨迹运行

本项目是国内第一例变轨迹运行的斜行电梯，中间有一段圆弧形轨道，坡度最缓处22.56°，最陡处39.56°。

三、主要部件定制

主要部件如曳引机、控制系统、轿厢等都需要特殊定制，特别是曳引机、控制系统的定制难度较高。

四、轿厢平稳

变角度运行要求轿厢在运行过程中调整水平，本项目斜行电梯轿厢自整角结构采用电缸驱动，并且轿厢采用一次成型，减少现场的拼装，提高精度。

五、无机械门刀

无机械门刀方式控制，解决了变轨迹运行带来的传统门刀结构无法使用的问题。

六、变速运行

考虑到弧度段的运行效果，采用了变速运行设计。电梯在进入弧度段前进行降速，通过弧度段后再升速，使得整个电梯的运行过程更具稳定性。

施工挑战

一、低温施工

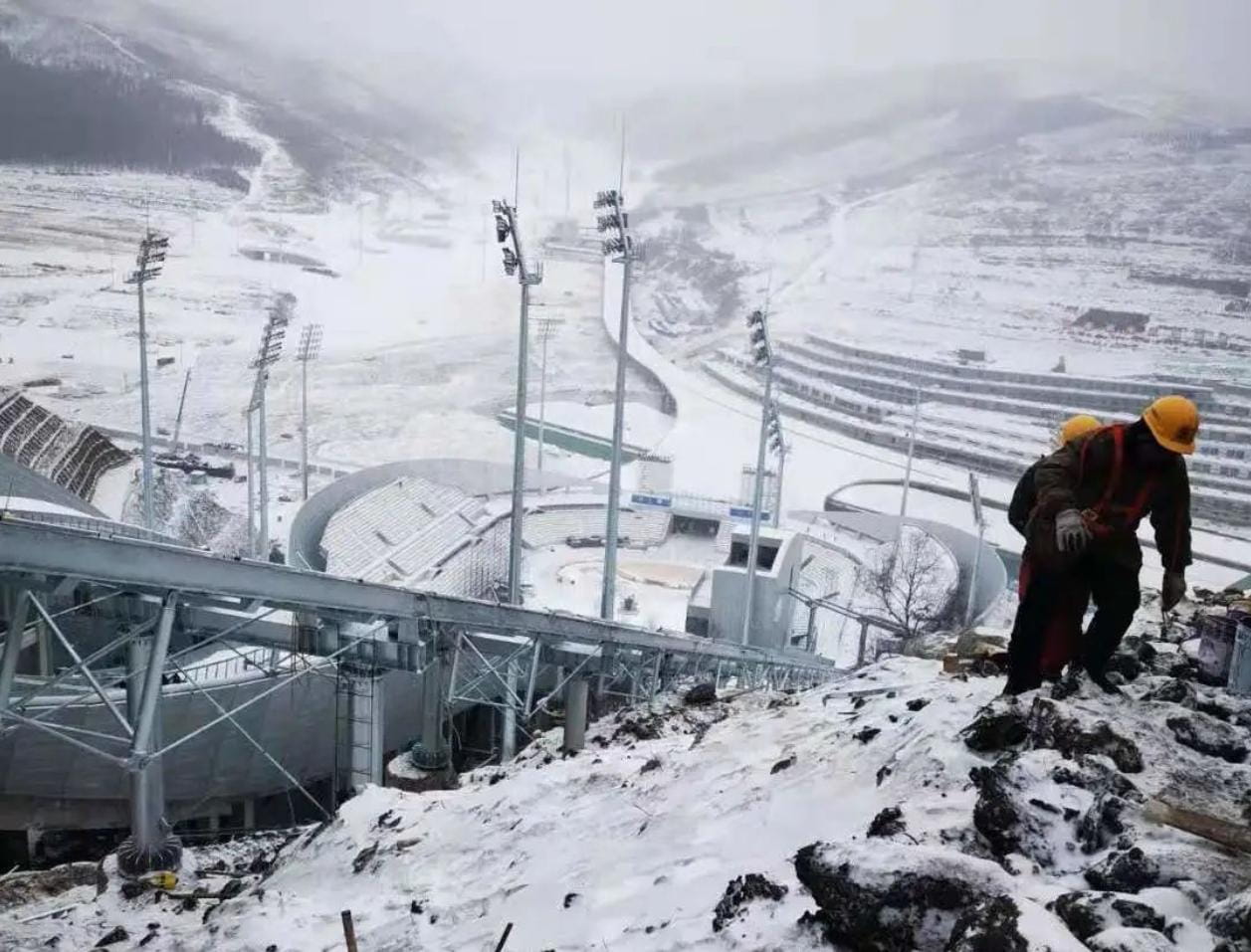

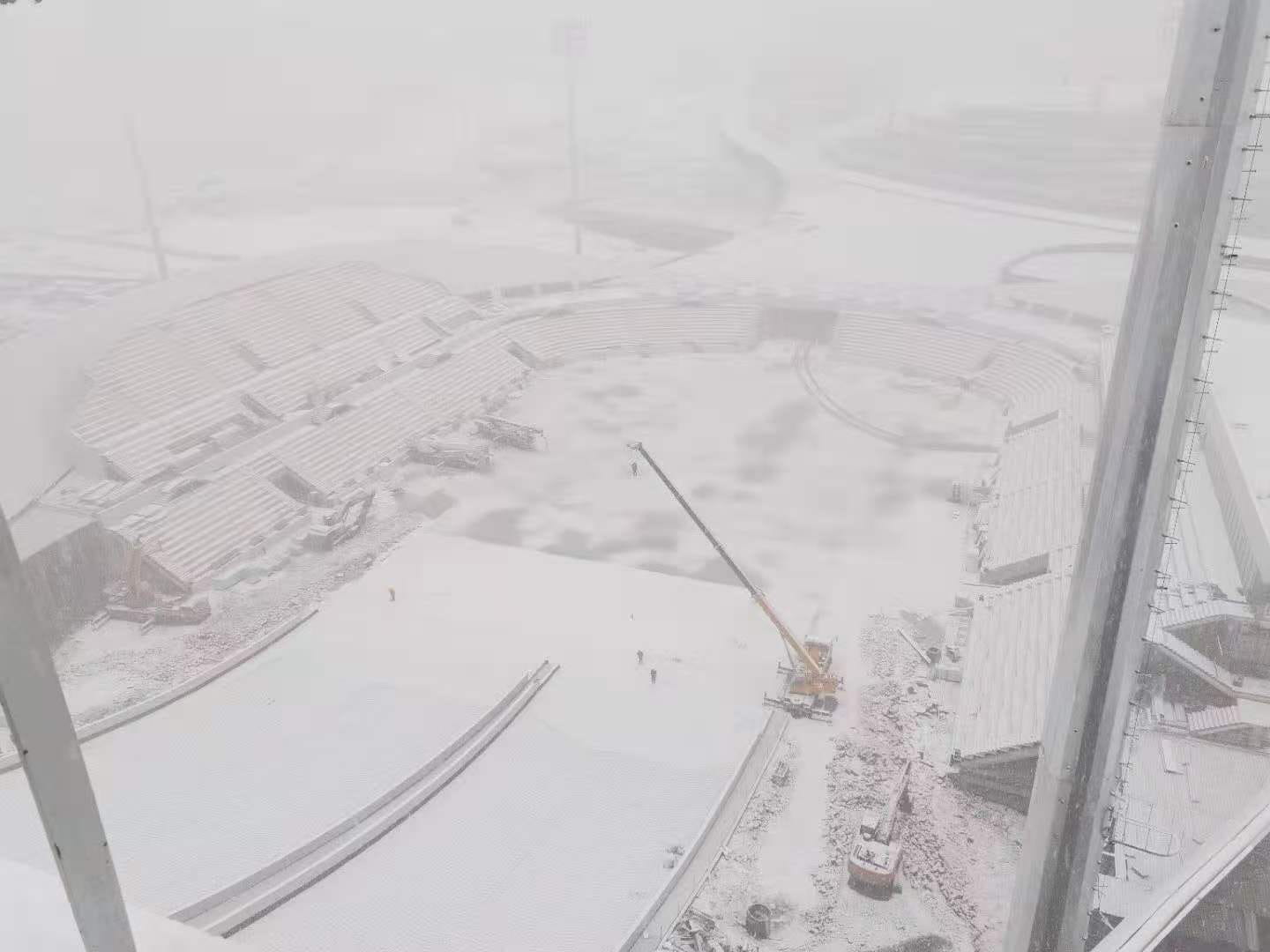

电梯及钢构的主体施工从2020年底开始，到2021年4月份基本完成，主要的施工都是在低温露天的环境下，工人们顶着寒风和冰雪，付出了极大的艰辛。

二、进度保障

为保证项目按时完成，许多施工人员舍小家为大家，留在施工现场过春节。

三、电滑轨安装

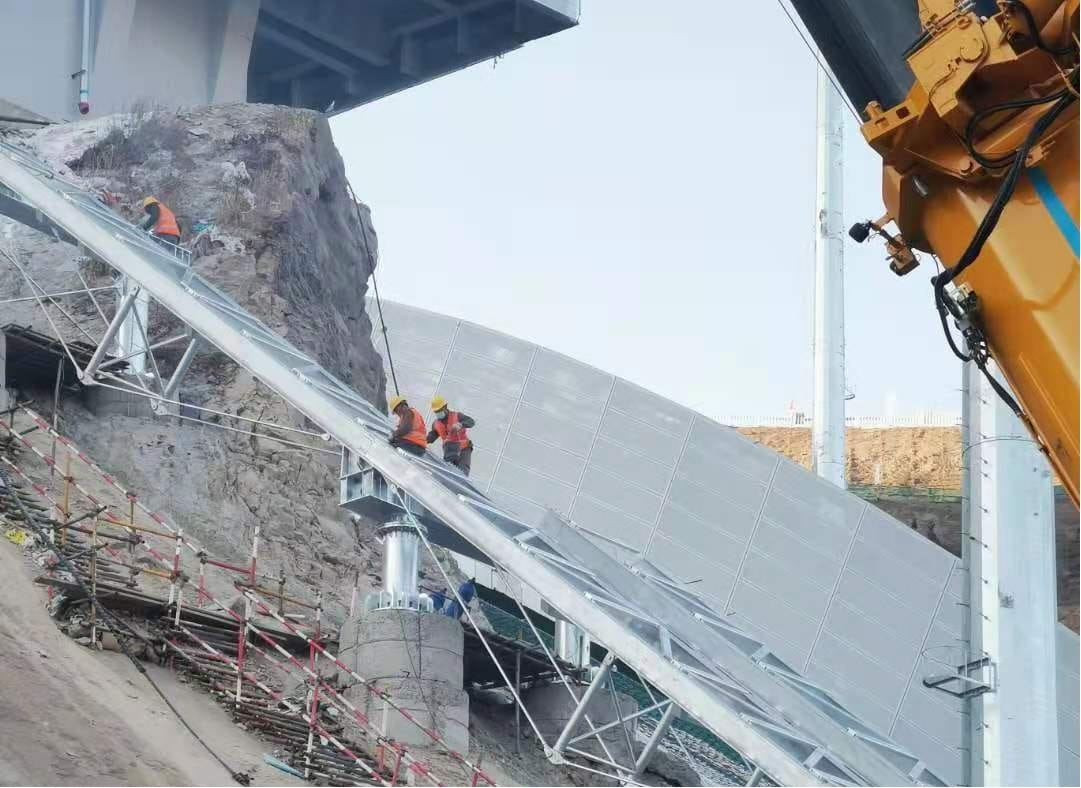

电滑轨的安装难度大，连接件小、连接点多，在高空中很狭小的空间作业，加上低温天气，工作的难度极大，费时费力。

四、吊装难度大

电梯曳引机、轿厢整体吊装，现场吊装难度大，要求的精度高。

莱茵斜行电梯完美解决了“雪如意”的特殊提升问题，在冬奥会比赛期间，实现零故障安全运行，有力地保障了赛事的顺利进行。
