乘客电梯

Passenger Lift

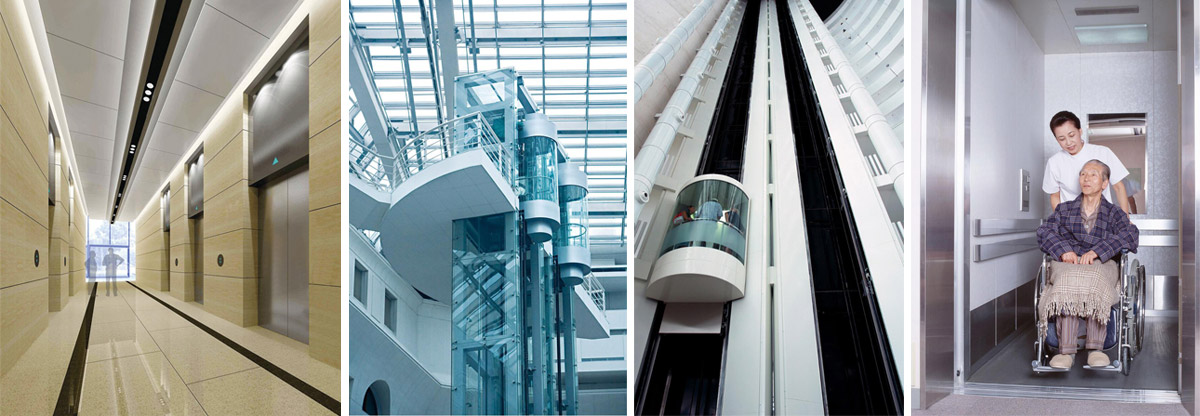

住宅电梯 - 商务电梯 - 高速电梯 - 医用电梯 - 观光电梯

以人性为高度，以科技为武器，以设计为先锋，采用智能化设计与人性化功能选配。

高性能动力系统，采用新一代永磁同步无齿轮曳引技术

应用数据网络系统、模块化结构，结合有效的自检程序、灵敏伺服门系统，使电梯系统控制更加灵活精确、高效合理

轿厢设计更合理，提供全新空间体验

波恩系列
LP系列
医用梯系列

波恩系列小机房

额定载重	额定速度	轿厢净尺寸	开门净尺寸	开门数量	开门形式	标准井道净尺寸 (即最小井道尺寸)	最大井道净尺寸	标准底坑净深 (即最小底坑净深)	标准顶层净高 (即最小顶层净高)	备注
kg	m/s	CW×CD	EW×EH			HW×HD	HW×HD	h1(mm)	h2(mm)
450	1	1100×1100	700×2100	单开门	中分	1850×1500	2650×2100	1500	4250	单梯
	1.5							1550	4350
630	1	1400×1100	800×2100	单开门	中分	1900×1700	2700×2100	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
630	1	1100×1400	800×2100	贯通门	中分	2000×1900	2800×1900	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
800	1	1400×1350	800×2100	单开门	中分	1900×1950	2700×2350	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
800	1	1400×1350	800×2100	单开门	中分	1900×1950	2700×2350	1400	4450	并联
	1.5							1450	4500
	1.75							1450	4600
800	1	1350×1400	800×2100	贯通门	中分	2200×1900	3000×1900	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
1000	1	1600×1400	900×2100	单开门	中分	2100×2000	2900×2400	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
1000	1	1400×1600	900×2100	贯通门	中分	2300×2100	3100×2100	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
1000	1	1600×1400	900×2100	单开门	中分	2100×2000	2900×2400	1400	4450	并联
	1.5							1450	4500
	1.75							1450	4600
1000	1	1600×1400	900×2100	单开门	中分	2200×2200	3000×2600	1550	4700	单梯
	1.5							1800	4950
1000	1	1100×2100	900×2100	单开门	旁开门	1850×2550	2800×2950	1400	4450	担架梯
	1.5							1450	4500
	1.75							1450	4600
1000	1	1100×2100	900×2100	单开门	中分	2050×2500	2850×2900	1400	4450	担架梯
	1.5							1450	4500
	1.75							1450	4600
1000	2	1600×1400	900×2100	单开门	中分	2200×2200	3000×2600	1550	4700	单梯
1150	1	1800×1400	900×2100	单开门	中分	2300×2100	3100×2500	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
1250	1	1900×1500	1000×2100	单开门	中分	2400×2200	3200×2600	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
1350	1	1900×1600	1000×2100	单开门	中分	2400×2300	3200×2700	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600
1600	1	2000×1700	1100×2100	单开门	中分	2500×2400	3300×2800	1400	4450	单梯
	1.5							1450	4500
	1.75							1450	4600

波恩系列无机房

额定载重	额定速度	轿厢净尺寸	开门净尺寸	开门数量	开门形式	标准井道净尺寸 (即最小井道尺寸)	最大井道净尺寸	标准底坑净深 (即最小底坑净深)	标准顶层净高 (即最小顶层净高)	备注
kg	m/s	CW×CD	EW×EH			HW×HD	HW×HD	h1(mm)	h2(mm)
630	1	1100×1400	800×2100	单开门	中分	1950×1850	2650×2450	1500	4250	单梯
	1.5							1550	4350
	1.75							1600	4400
630	1	1100×1400	800×2100	贯通门	中分	1950×1900	2650×1900	1500	4250	单梯
	1.5							1550	4350
	1.75							1600	4400
800	1	1350×1400	800×2100	单开门	中分	2100×1850	2800×2450	1500	4250	单梯
	1.5							1550	4350
	1.75							1600	4400
800	1	1350×1400	800×2100	贯通门	中分	2100×1900	2800×1900	1500	4250	单梯
	1.5							1550	4350
	1.75							1600	4400
1000	1	1600×1400	900×2100	单开门	中分	2350×1850	3050×2450	1500	4250	单梯
	1.5							1550	4350
	1.75							1600	4400
1000	1	1600×1400	900×2100	贯通门	中分	2350×1900	3050×1900	1500	4250	单梯
	1.5							1550	4350
	1.75							1600	4400
1150	1	1800×1400	900×2100	单开门	中分	2700×1800	3400×2400	1500	4350	单梯
	1.5							1550	4450
	1.75							1600	4500
1250	1	1900×1500	1000×2100	单开门	中分	2800×1900	3500×2500	1500	4350	单梯
	1.5							1550	4450
	1.75							1600	4500
1350	1	1900×1600	1000×2100	单开门	中分	2800×2000	3500×2600	1500	4350	单梯
	1.5							1550	4450
	1.75							1600	4500
1600	1	2000×1700	1100×2100	单开门	中分	2900×2100	3600×2700	1500	4350	单梯
	1.5							1550	4450
	1.75							1600	4500
1600	1	1800×1800	1000×2100	贯通门	中分	2700×2300	3400×2300	1500	4350	单梯
	1.5							1550	4450
	1.75							1600	4500

LP有机房

额定载重	额定速度	轿厢净尺寸	开门净尺寸	开门数量	开门形式	标准井道净尺寸 (即最小井道尺寸)	最大井道净尺寸	标准底坑净深 (即最小底坑净深)	标准顶层净高 (即最小顶层净高)	备注
kg	m/s	CW×CD	EW×EH			HW×HD	HW×HD	h1(mm)	h2(mm)
450	1	1100×1100	700×2100	单开门	中分	1850×1500	2650×2100	1500	4250	单梯
	1.5							1550	4350
630	1	1400×1100	800×2100	单开门	中分	1900×1750	2700×2000	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
630	1	1050×1470	800×2100	贯通门	中分	1950×2000	2350×2000	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
800	1	1400×1350	800×2100	单开门	中分	1900×2000	2700×2250	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
800	1	1400×1350	800×2100	单开门	中分	1900×2000	2700×2250	1500	4400	并联
	1.5							1600	4500
	1.75							1600	4600
	2.0					2000×2050		2000	4800
800	1	1250×1470	800×2100	贯通门	中分	2150×2000	2550×2000	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0					2200×2000		2000	4800
1000	1	1600×1500	900×2100	单开门	中分	2100×2200	2900×2400	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0					2200×2250		2000	4800
	2.5					2200×2250		2200	5200
1000	1	1450×1570	900×2100	贯通门	中分	2350×2100	2750×2100	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0					2450×2100		2000	4800
	2.5					2450×2100		2200	5200
1000	1	1600×1500	900×2100	单开门	中分	2100×2200	2900×2400	1500	4400	并联
	1.5							1600	4500
	1.75							1600	4600
	2.0					2200×2250		2000	4800
	2.5					2200×2250		2200	5200
1000	1	1100×2100	900×2100	单开门	中分	2100×2500	2300×2900	1500	4400	担架梯
	1.5							1600	4500
	1.75							1600	4600
	2.0					2200×2550		2000	4800
	2.5					2200×2550		2200	5200
1150	1	1800×1500	900×2100	单开门	中分	2350×2200	3100×2400	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0					2450×2250		2000	4800
	2.5					2450×2250		2200	5200
1250	1	1900×1500	1000×2100	单开门	中分	2500×2200	3200×2400	1500	4400	担架梯
	1.5							1600	4500
	1.75							1600	4600
	2.0					2600×2250		2000	4900
	2.5					2600×2250		2200	5200
1350	1	1650×1800	1000×2100	单开门	中分	2600×2200	3000×2700	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0	2000×1500				2700×2250	3300×2400	2000	4900
	2.5	2000×1500				2700×2250	3300×2400	2200	5200
1600	1	1800×1900	1100×2100	单开门	中分	2800×2400	3100×2800	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0	2000×1700				2700×2500	3300×2600	2000	4900
	2.5	2000×1700				2700×2500	3300×2600	2200	5200
2000	1	1900×2100	1200×2100	单开门	中分	3000×2700	3200×3000	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0							2000	4900

LP无机房

额定载重	额定速度	轿厢净尺寸	开门净尺寸	开门数量	开门形式	标准井道净尺寸 (即最小井道尺寸)	最大井道净尺寸	标准底坑净深 (即最小底坑净深)	标准顶层净高 (即最小顶层净高)	备注
kg	m/s	CW×CD	EW×EH			HW×HD	HW×HD	h1(mm)	h2(mm)
450	1	1000×1200	700×2100	单开门	中分	1950×1650	2300×2100	1600	4400	单梯
	1.5							1800	4600
630	1	1100×1400	800×2100	单开门	中分	1950×2000	2400×2000	1600	4400	单梯
	1.5							1800	4600
	1.75							1800	4600
630	1	1300×1170	800×2100	贯通门	中分	2200×1700	2500×1700	1600	4400	单梯
	1.5							1800	4600
	1.75							1800	4600
800	1	1350×1400	800×2100	单开门	中分	2150×2000	2600×2250	1600	4400	单梯
	1.5							1800	4600
	1.75							1800	4600
800	1	1350×1400	800×2100	单开门	中分	2150×2000	2600×2250	1600	4400	并联
	1.5							1800	4600
	1.75							1800	4600
800	1	1350×1370	800×2100	贯通门	中分	2250×1900	2600×1900	1600	4400	单梯
	1.5							1800	4600
	1.75							1800	4600
1000	1	1600×1500	900×2100	单开门	中分	2400×2050	2800×2400	1600	4400	单梯
	1.5							1800	4600
	1.75							1800	4600
1000	1	1550×1470	900×2100	贯通门	中分	2450×2000	2800×2000	1600	4600	单梯
	1.5							1800	4800
	1.75							1800	4800
1000	1	1600×1500	900×2100	单开门	中分	2400×2050	2800×2400	1600	4600	并联
	1.5							1800	4800
	1.75							1800	4800
1000	1	1100×2100	900×2100	单开门	中分	2100×2500	2300×2900	1800	4800	担架梯
	1.5							1800	4600
	1.75							1800	4600
1150	1	1600×1650	900×2100	单开门	中分	2550×2100	2900×2400	1600	4600	单梯
	1.5							1800	4800
	1.75							1800	4800
1250	1	1650×1700	1000×2100	单开门	中分	2600×2350	3000×2400	1700	4600	单梯
	1.5							1800	4800
	1.75							1900	4800
1350	1	1700×1750	1000×2100	单开门	中分	2650×2400	3000×2700	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
1600	1	1600×2100	1100×2100	单开门	中分	2550×2650	3000×2800	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
2000	1	1700×2300	1200×2100	单开门	中分	3050×2900	3200×3000	1800	4900	单梯
	1.5							2000	5000
	1.75							2000	5100

备注：超出以上规格范围的请咨询莱茵电梯厂内

额定载重	额定速度	轿厢净尺寸	开门净尺寸	开门数量	开门形式	标准井道净尺寸 (即最小井道尺寸)	最大井道净尺寸	标准底坑净深 (即最小底坑净深)	标准顶层净高 (即最小顶层净高)	备注
kg	m/s	CW×CD	EW×EH			HW×HD	HW×HD	h1(mm)	h2(mm)
1600	1	1400×2400	1000×2100	单开门	中分	2600×3000	2800×3400	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0							2000	4900
	2.5							2200	5200
1600	1	1400×2400	1100×2100	单开门	旁开	2350×3000	2800×3400	1500	4400	单梯
	1.5							1600	4500
	1.75							1600	4600
	2.0					2400×3000		2000	4900
	2.5					2400×3000		2200	5200
